Fu型鏈?zhǔn)捷斔蜋C(jī)所選的輸送帶有普通橡膠和塑料帶兩種。適用工作環境-15℃-40℃之間。輸送具有酸性和堿性、油類物質和溶劑等成分物料時，采用耐堿、耐酸的輸送帶。
4. 可用于水平或傾斜輸送，傾斜向上輸送時不同物料所允許**大傾角不同。若傾角增大時，可選用花紋帶式輸送機。
5. 成件物品輸送量Q=3.6GY/T
G：?jiǎn)渭锲分亓浚╧g）
T：物件在輸送機上的間距
V：帶速
每小時輸送件數n=3600V/T
散狀物料（r=1.0+/M3)
FU型鏈?zhǔn)竭\(yùn)輸機特點
1.輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。
2.輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40％～60％。
3.密封和**,全密封的機殼使粉塵無縫可鉆,操作**,運行。
4.使用壽命長,用合金鋼材經的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命(根據不同物料) 1～3年。
5.輸送長度長,水平輸送距離可達60米以上。
6.工藝布置靈活,可高架、地面、地坑,爬坡( 15 )安裝,可多點進出料。
7.使用費用低,節電且,維修率,降低消耗,提**益。
FU型鏈?zhǔn)竭\(yùn)輸機選型和工藝布置
鏈?zhǔn)捷斔蜋C(jī)的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的**小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的**大值。
FU型鏈?zhǔn)捷斔蜋C(jī)規格性能表
|
型 號 |
機槽 |
**適輸送量(m3/h) |
理想 |
**大粒度 (含量不超過10%) |
允許 |
物料 |
|||||||
|
鏈速(m/min) |
|||||||||||||
|
11 |
13.5 |
14 |
17 |
21 |
22 |
27 |
28 |
||||||
|
FU150 |
150 |
6-10 |
|
|
10-16 |
|
13-20 |
|
|
＜4 |
8 |
≤15° |
≤5% |
|
FU200 |
200 |
12-18 |
|
|
18-28 |
|
25-38 |
|
|
＜5 |
10 |
||
|
FU270 |
270 |
22-33 |
26-40 |
33-50 |
|
45-68 |
54-82 |
86-130 |
＜7 |
14 |
|||
|
FU350 |
350 |
|
|
43-64 |
54-80 |
66-98 |
|
|
120-180 |
＜9 |
18 |
||
|
FU410 |
410 |
|
|
60-90 |
73-110 |
90-135 |
|
|
|
＜11 |
21 |
||
|
FU500 |
500 |
|
80-120 |
|
105-160 |
140-200 |
|
180-240 |
|
＜13 |
25 |
||
|
FU600 |
600 |
|
120-160 |
|
150-220 |
200-290 |
|
240-360 |
|
＜15 |
30 |
||
當輸送機傾斜向上運行布置時（即進料端在下方，出料端在上方），其輸送能力將有所減少。此時輸送機的輸送能力應按下表乘以折扣系數η：
|
輸送機傾角(°) |
0-2.5 |
2.5-5 |
5-7.5 |
7.5-10 |
10-12.5 |
12.5-15 |
|
折扣系數η |
1 |
0.95 |
0.9 |
0.8 |
0.8 |
0.7 |
FU型鏈?zhǔn)捷斔蜋C(jī)的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。
輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系訂貨。

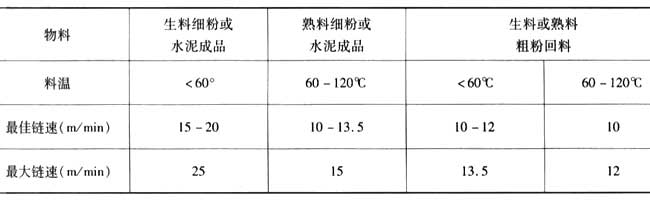

輸送水泥生熟粉料及水泥成品的**佳鏈速
輸送不同磨琢性物料時所推薦的鏈速
|
物料磨琢性 |
大 |
中 |
小 |
||
|
鏈 速 （m/min） |
推 薦 |
11 |
14 |
21 |
28 |
|
** 大 |
14 |
21 |
28 |
40 |
|
