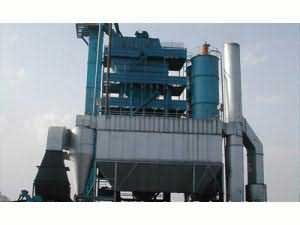

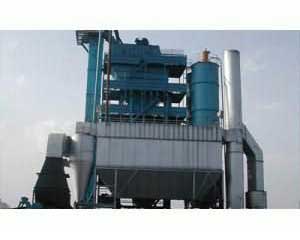

LMN-Ⅱ型袋式除塵器

LMN-Ⅱ型袋式除塵器
　　LMN-Ⅱ型袋式除塵器是一種新型**干式除塵設備，適用于凈化細小而干燥的非纖維性粉塵。自問世以來，已成功的應用于鑄造，耐火材料，粉煤輸送，面粉加工和建筑材料等行業，當過濾速度為1—2米/分，初始吹塵濃度<15克/米3 時，除塵效率可達99.5%以上。
　　該產品曾榮獲1981后沈陽市面上技術研究成果二等獎。
結構及工作原理
　　LMN-Ⅱ型袋式除塵器為組合袋式除塵器，其基本單元有3排6列共18條φ185×3200毫米濾袋過濾面積為33米2，各單元之間用隔板分開。
　　含塵氣流由進風管進入除塵器，經濾袋過濾后從上部排風管排出。積附于濾袋上的粉塵由脈動逆氣流反吹。清灰機構由鏈傳動裝置，切換閥和脈動閥組成，當某一單元處于清灰狀態時，切換閥從工作位置翻轉90度，切斷含塵氣路、同時引入反吹氣流。每一單元清灰時間為26秒。由于脈動閥的脈動動作，濾袋在反向氣流一張一弛的作用下脹縮相間使附著其上的粉塵除掉，并很容易地抖落到下部灰斗中。尾氣進入其余工作單元，經再過濾后排出。
　　本機由轉動鏈條控制，各單元按順序清灰，便于調節、運行，維修方便。
選用說明
　　該除塵器有3—16個單元，共14種組合形式，處量范圍為3960—59400米3/小時，排風管沿除塵器軸向兩端均可接管，可根據設計配置任選。


LMN—I除塵器支腳尺寸系列表

LMN—I型除塵器外型尺寸表?

設備的規格與性能

LMN—Ⅱ型袋式除塵器
　　 LMN—Ⅱ型袋式除塵器是一種新型**干式除塵設備，適用于凈化細小而干燥的非纖維性粉塵。自問世以來，已成功的應用于鑄造、耐火材料、粉煤輸送、面粉加工和建筑材料等行業。當過濾速度為1—2米/分，初始吹塵濃度<15克/米3時，除塵效率可達99.5%以上。
　　該產品曾榮獲1981年沈陽市技術研究成果二等獎。
結構及工作原理
　　LMN—Ⅱ型除塵器為組合袋式除塵器，其基本單元有3排6列共18條￠185×3200毫米濾袋過濾面積為33米2，各單元之間用隔板分開。
　　含塵氣流由進風管進入除塵器，經濾袋過濾后從上部排風管排出。積附于濾袋上的粉塵由脈動逆氣流反吹。清灰機構由鏈傳動裝置，切換閥和脈動閥組成，當某一單元處于清灰狀態時，切換閥從工作位置翻轉90度，切斷含塵氣路，同時引入反吹氣流。每一單元清灰時間為26秒。由于脈動閥的脈動動作，濾袋在反向氣流一張一弛的作用下脹縮相間使附著其上的粉塵除掉，并很容易地抖落到下部灰斗中。尾氣進入其余工作單元，經再過濾后排出。
　　本機由轉動鏈條控制，各單元按順序清灰，便于調節、運行、維修方便。
選用說明
　　該除塵器有3—16個單元，共14種組合形式，處量范圍為3960—59400米3/小時，排風管沿除塵器軸向兩端均可接管，可根據設計配置任選。
LMN—Ⅱ除塵器支腳尺寸系列表

LMN—Ⅱ型除塵器外型尺寸表

安裝、使用及維護說明

安裝
　　1.安裝前，應參照技術文件核對除塵器及所帶零部件的完好性。
　　2.除塵器各部箱體及法蘭連接件之間，均墊以2—3毫米厚的石棉膠墊，用螺栓固緊，要求各部位受力均勻、嚴密、不漏氣。
　　3.控制含塵氣體的換向閥和逆洗氣流閥板的位置相差90度，即一塊板全開時另一塊板應處于全閉位置。
　　4.傳動鏈條松緊度要適宜，每米不平直度不超過2毫米，全長不平直度不超過3毫米。
　　5.各濾袋安裝時要張緊，并調節上部吊掛彈簧長度，使每單元布袋張拉受力均勻。
使用
　　1.對減速機、軸承、傳動鏈條等轉動部件應在啟動前檢查其轉動靈活性，并澆注潤滑油。
　　2.使用208滌綸絨布時處體溫度不得超過130℃除塵器用于高溫場合，須對氣體進行冷卻或采用耐熱濾濾料，但應不出現結露現象。
維護
　　1.定期檢查電氣設備，轉動部件要及時加油。
　　2.定期檢查濾袋，發現損傷時修補或**換。
　　如果設備阻力過大，系濾袋堵塞造成透氣不良，須用溫水和肥皂洗滌濾袋。
